CREACION DE INTERFAZ CELULAR PARA ROUTER TELDAT 123

1. Ingresar localmente al router

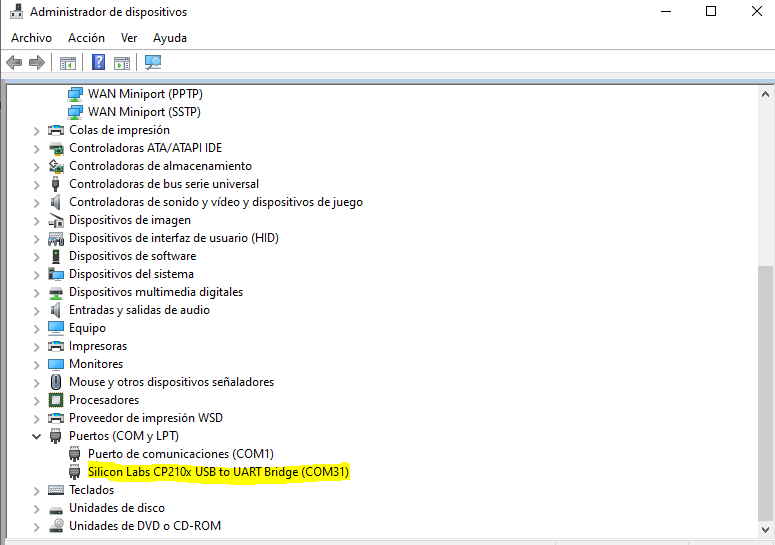

Se debe conectar el cable USB, que lleva el equipo al puerto de consola, y a un puerto USB en el pc, en el PC se creara un puerto COM:

Desde un terminal se debe abrir este puerto con las siguientes características:

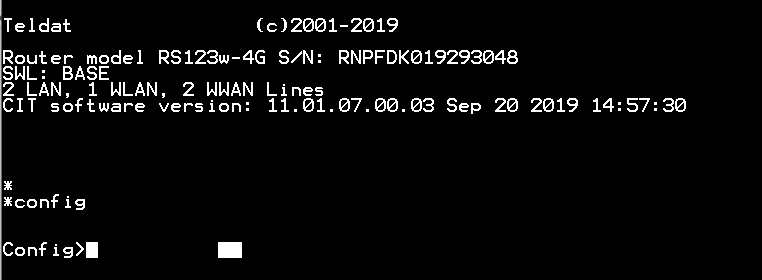

Con esto se podrá ingresar al Router:

2. Configuración de la interfaz celular


1. ingresar al modo de configuración:


             Comando: config

2. Creación del dispositivo para comunicación celular:


Comando: add device direct-ip 1

3. configuración de perfiles para comunicación celular.


Aquí se crea un perfil para llamar la conexión celular por un nombre y se agregara parámetros como numero de la línea y APN.

Para nuestro ejemplo el perfil se llamará conexión, el apn será Bismark.comcel.com.co y la línea será 3118769086.

Comandos:

     profile conexion dialout

      profile conexion local-address 3118769086

      profile conexion 3gpp-accessibility-control traffic 100 all

      profile conexion 3gpp-apn bismark.com.co

Se debe ingresar a los perfiles globales para cargar los anteriores comandos:

Comando: global-profiles dial

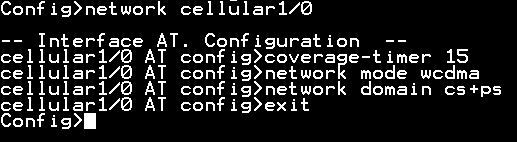

4. Configuración del tipo de tecnología de registro:


Estas configuraciones se realizan dentro de la interfaz celular a usar:

Comandos:

  network cellular1/0

     coverage-timer 15

     network mode wcdma

     network domain cs+ps

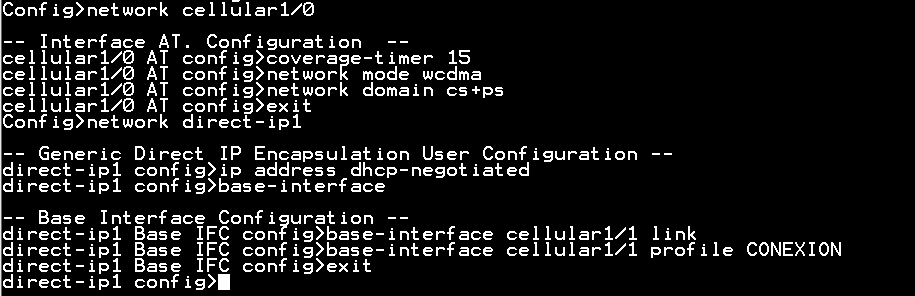

5. Asignación del perfil a la conexión celular


Comandos:

  network direct-ip1

     ip address dhcp-negotiated

     base-interface

        base-interface cellular1/1 link

        base-interface cellular1/1 profile CONEXION

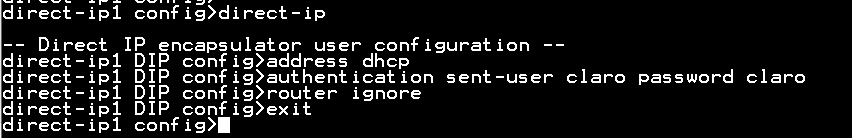

6. configuración de datos de autententicación de la línea:


aquí se programará el usuario y contraseña de la línea, en caso de que el APN no necesite de estos parámetros como en nuestro caso de ejemplo basta con colocar cualquier dato.

Para el ejemplo: user: claro,  password: claro

Comandos:

     direct-ip

        address dhcp

        authentication sent-user claro password claro

        router ignore

     exit

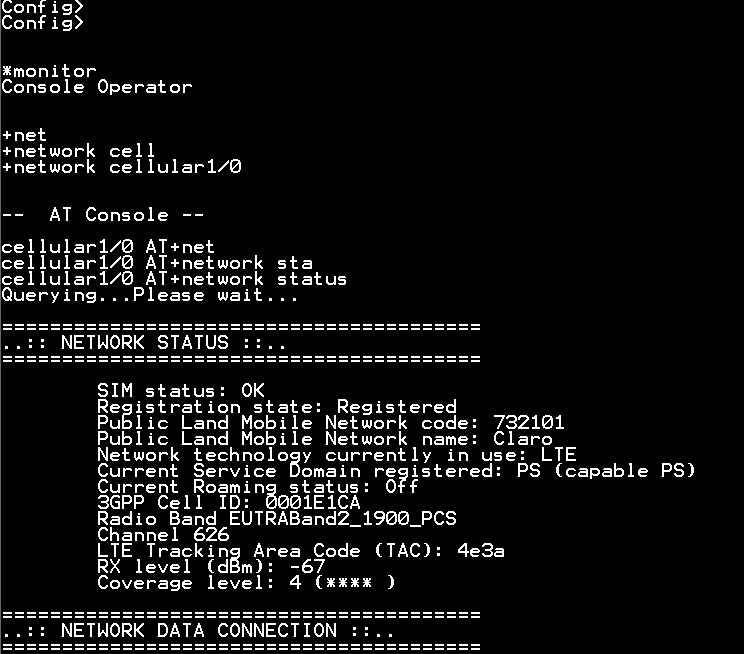

3. Verificar si el equipo está registrado:


Se debe salir del como configuración con Ctrl+P, entrar al modo monitorización y ejecutar los siguientes comandos:

network cellular1/0

AT+network status
